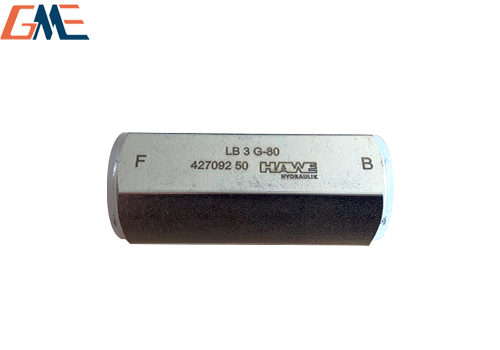

HAWE 哈威 LB-3-G-80 是德国哈威（HAWE）的螺纹插装式管路防破安全阀（防爆阀 / 失速保护阀），用于高压液压系统，防止管路爆裂时油缸失控下坠。

一、型号释义

LB：系列代号，Line rupture protection valve 管路防破阀

3：尺寸规格（3 系列）

G：安装形式，G = 管螺纹 / 插装式

80：额定流量 80 L/min

二、核心技术参数

最大工作压力：500 bar（超高压）

额定流量：80 L/min

开启状态：正常通油时阀常开，压降小

关闭特性：流量超过设定值（管路破裂）瞬间关闭，硬密封零泄漏

安装方式：直接旋入油缸油口（通常无杆腔侧）

阀体材质：高强度合金钢，表面防锈处理

适用油温：-20℃ ~ +80℃

三、工作原理

正常工况：油流正向通过，阀板被弹簧顶开，阻力很小。

管路爆裂：回油背压骤降、流量激增，流速产生的压差力 > 弹簧力，阀板瞬间压向阀座，切断油路、锁死负载，防止油缸失控下落。

复位：故障排除、系统重建压力后，阀自动重新开启。

四、典型应用

高空作业平台、随车吊、汽车吊

液压油缸（升降 / 变幅 / 伸缩缸）

重载运输车辆（低平板车、特种运输车）

船舶、盾构、矿山机械等高压安全关键回路

五、安装要点

直接拧在油缸无杆腔油口，靠近缸体。

流向：进油→阀→油缸（阀体有流向标记）。

可与单向阀组合，实现双向保护。
