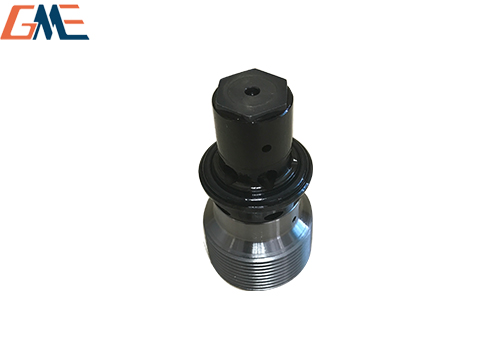

RHC4V：螺旋插装式、带预卸荷液控单向阀（液压锁）

一、型号释义

RHC：插装液控单向阀系列

4：规格 4，大流量档

V：带预先卸荷功能，主阀开启前先小开度泄压，消除高压负载打开时的液压冲击，适合高压大容积油缸场景

二、核心参数

最大工作压力：500 bar

最大流量：200 L/min

开启比：2.6:1

结构：钢球座阀，关闭零泄漏，螺纹旋入阀块安装

安装孔：普通钻头 118° 钻出台阶孔即可，无需铰孔

油口：A (负载侧)、B、Z (控制油口)

无独立外泄油口（RHCE 才有外泄 L 口）

二、工作逻辑

1.B→A：单向自由通油；

2.A→B：常态封闭；Z 口通入控制压力，先内部小阀预卸 A 腔高压，再推开主阀，实现 A-B 导通；

3.撤掉 Z 控制压力，钢球复位，A-B 再次锁死保压。

三、典型应用

工程机械、冶金、起重设备油缸无泄漏锁紧保压；

大容积高压油缸，需要抑制解锁冲击；

和滑阀换向阀配合做液压锁回路。

四、区分易混型号

RHC4：不带预卸荷；

RHC4V：带预卸荷；

RHCE4V：带预卸荷 + 控制活塞外泄油口 L；

RH4V：是管式（非插装）液控单向阀，G3/4 螺纹，不要和 RHC4V 混淆
