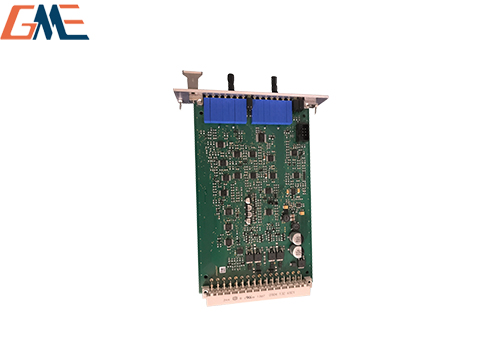

哈威 EV-22-K-5-12/24 是德国哈威（HAWE）公司生产的一款比例放大器。

一、功能与应用：

比例阀控制：具有两个互相独立运行的比例放大器，调节精度良好，能同时控制三位三通或三位四通的比例阀，可通过阀的双比例电磁铁来操纵，用于控制带 E 或 E/A 操作的 PSL (V) 型或 SWS2-MP 型等的两个电磁铁的比例方向滑阀。常用于机床、注塑机、工程机械等液压系统中，对液压系统中流量、压力等参数进行精确控制。

信号转换与放大：将输入的电信号转换成相应的控制电流来驱动比例电磁阀，实现对液压系统的精确控制。

二、技术特点：

电源适应性：一个放大器可以适配 12VDC 和 24VDC 两种电源，能满足不同的电源环境需求。

电压稳定：带有抗短路的电压调节器，可产生 5VDC 或 10VDC 的稳压电源，为放大器内部的各个功能元件提供稳定的工作电压，保证了放大器的稳定性和可靠性。

斜坡时间可调：带有可分别设定上升和下降时间的斜坡发生器，通过调节斜坡时间，可以使比例阀的开启和关闭过程更加平稳，避免液压系统中的冲击和振动，提高系统的稳定性和使用寿命。

颤振功能：带切断功能以及可调颤振幅值的颤振发生器，颤振频率约 55Hz。颤振功能可以有效防止比例阀阀芯卡死，提高比例阀的响应速度和控制精度。

保护与指示功能：具有输出短路和接地短路保护功能，以及断线指示功能。当出现故障时，仅进行故障显示而不切断功能，即整个电液系统在故障排除后能立即再工作，减少了因故障导致的停机时间。同时，数字微控制器可指示电流输入、运行状态和故障监视，方便用户对放大器的工作状态进行实时监测和诊断。

安装与使用：该比例放大器可供作为安装导轨的模块，也可选作卡夹式安装。在使用过程中，需要根据具体的液压系统要求和比例阀参数进行正确的接线和参数设置，以确保放大器能够正常工作并发挥最佳的控制效果。
