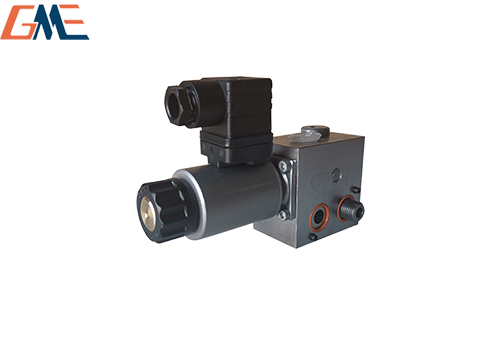

哈威BVH 11 M／GM／H／2-GM 24 是一款模块化截止式换向阀组。

一、核心结构与特性

该阀组属于锥形阀，采用锥形座阀式结构，关闭状态下能实现零泄漏密封，内部采用压力平衡设计，各油口可承受相同油压，不通电时复位弹簧会推动阀自动复位至零位或中位。

整体由多个并联的截止式换向阀构成，阀片通过空心螺栓连接，具备灵活的扩展性。可选择二位二通、二位三通、二位四通以及三位四通等多种机能，还能根据实际功能需求，在阀片中集成调压阀、压力继电器、单向阀、节流阀或单向节流阀等功能部件。

采用紧凑化结构设计，去除底板后重量更轻，可直接通过法兰连接到紧凑型液压泵站，也能集成到管道系统中，安装方式灵活。后期检修时，仅更换电磁铁线圈就能更改电压，参数调整和部件维护都较为便捷。

二、关键技术参数

其最大工作压力可达 400bar，油口 A、B、C 的静态过载压力约为 800bar。适用的环境温度范围在 - 40℃到 + 80℃之间，适配的油温为 - 25℃到 + 80℃，起动温度最低可至 - 40℃，不过起动后需满足稳定运行温度至少升高 20K 的条件。阀体采用钢材制作，且经过气体氮化处理，其中插装式阀的重量约为 0.7kg，带连接块型式的重量约为 1.4kg，GM24 对应的电磁铁线圈额定电压为直流 24V，额定流量为 20L/min。

三、典型应用场景

凭借零泄漏密封和灵活的模块化特性，该阀组常用于对密封性、控制精度有较高要求的液压系统。尤其适配机床和成型机床的辅助功能与夹紧功能控制，也可用于各类需要独立操控消耗器的液压回路中，适配手动、机动、电磁动、液动以及电液动等多种操控方式对应的工况。
