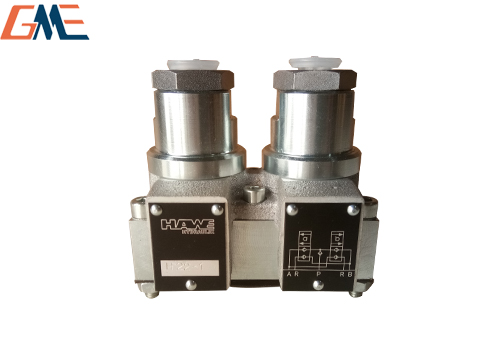

德国哈威（HAWE）H 22-1，这是一款4/3 先导式锥阀型换向阀（NG06 规格），以高压零泄漏、抗污染强著称，常用于重载工业液压系统。

一、核心技术参数

规格与压力流量：NG06（板式连接符合 ISO 4401）；最大工作压力 500 bar；最大流量 12 l/min；重量 1.3 kg

介质与粘度：矿物液压油（DIN 51514/51519，ISO VG 10–68），兼容 EPG/HEES 合成油；推荐粘度 10–200 mm²/s，工作粘度 4–800 mm²/s

温度范围：油温 -25°C 至 + 80°C（建议不超 70°C 以保护密封）；环境温度 -40°C 至 + 80°C

控制方式：液压先导控制（型号中 H 代表液压先导）；4/3 位机能，弹簧复位至中位；零泄漏密封，适合负载锁定

安装：标准板式安装，接口可配对应法兰 / 油管；安装位置任意，优先使先导控制端垂直向上

二、工作原理

先导油通过 X/Y 口控制主锥阀的切换；断电 / 失先导压时，弹簧将阀芯复位到中位，切断 A/B 与 P 的连通，实现严格的零泄漏保压；主油路为锥面密封，比滑阀更抗污染、耐高压冲击。

三、典型应用场景

风电偏航 / 变桨、冶金轧机、重型工程机械、船舶甲板机械

高压系统中需要精确定位与长时保压的执行机构（如大型油缸）

防爆 / 低温工况（通过选对应密封与材质）

四、选型与使用提示

务必区分 H 22-1（液压先导）与同系列 G（电磁）、P（气动）、F（手动）等不同驱动型

先导压力范围需匹配系统控制油路，避免压力不足无法换向或超压损坏先导腔

油液清洁度至少达 ISO 4406 18/15 级；建议在进油口加装 10 μm 高压滤芯

更换密封件时，需用原厂 HAWE 密封包，并在 70°C 以下工况长期使用以延长寿命
