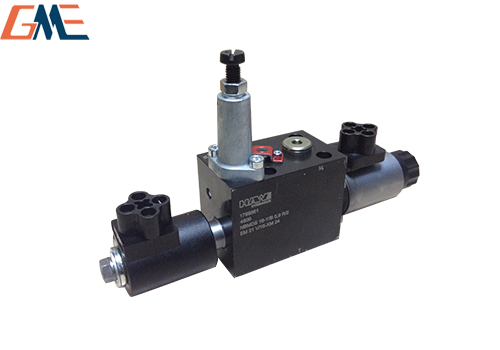

哈威 NBMDS 16-Y/B 0,9 R2 完整解析

一、产品定位

HAWE 哈威集成式夹紧控制阀组（截止式 3 位 4 通电磁换向阀 + 内置 3 通减压阀 + 压力监测），俗称风电偏航刹车阀、机床卡盘夹紧单元，板式 ISO4401 安装，高压无泄漏锥阀结构。

二、型号逐段拆解（NBMDS 16-Y/B 0,9 R/2）

NBMDS：系列代号

NBMD：基础换向阀模块；S = 集成压力监测开关（带夹紧压力信号反馈）

16：阀体通径规格，公称通径 6mm，标准 ISO4401 安装面

Y/B：阀机能

Y：中位 Y 型 3 位 4 通，中位 A/B 通 T 卸荷，适合夹紧机构泄压保压

B：双向控制结构，A、B 口均可输出夹紧压力

0,9：内置减压阀调节压力上限 0.9MPa（9bar），二次夹紧压力 0~9bar 可调

R：减压阀集成在阀体右侧

2：双电磁铁驱动（两端电磁铁，三位换向）

三、核心技术参数

压力

系统最高供油压力：700bar（70MPa）

夹紧减压阀调节范围：0～0.9 MPa

压力开关触发：跟随减压阀设定压力，压力异常输出开关信号

流量

额定通流流量：30～50 L/min

锥阀结构，高压内泄漏极低

电气（完整后缀标配 EM21V）

电磁铁：EM21V 湿式直流电磁铁 DC24V

V：阀芯位置电子反馈（可监控阀芯是否换向到位）

防护等级：IP65，XM24 标准工业插头

介质与工况

介质：矿物液压油，粘度 10～300 mm²/s

工作温度：-20℃ ～ +80℃，风电机型可低温 - 40℃

安装：板式叠加 / 集成块安装

四、结构与功能

换向控制：3 位 4 通 Y 型机能，双电磁铁切换，中位两腔卸荷，夹紧松开无冲击

压力调节：内置 3 通减压阀，把系统高压降低至 0.9bar 以内低压夹紧压力

压力监控（S 功能）：集成微型压力开关，夹紧压力不足 / 失压时输出电信号，用于安全联锁、故障报警（风电偏航刹车保护、机床卡盘防松检测）

密封优势：锥阀截止式密封，相比滑阀几乎零内泄，长期保压不掉压

五、主流应用场景

风力发电机组（最常用）：风机偏航刹车液压单元，低压夹紧刹车片，失压报警安全保护

数控车床 / 加工中心：主轴卡盘、工装夹具低压夹紧控制

自动化夹紧工装：需要低压精准夹持、压力监控的高压液压系统
