一、产品基础定位

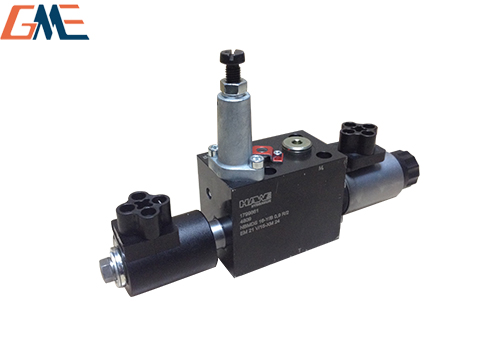

NBMDS16 是集成式夹紧控制单元阀组（截止式换向集成阀）；一体式集成：电磁换向阀 + 3 通减压阀 + 压力监测开关，主打机床卡盘、工装夹紧、风电偏航制动高压夹紧控制，最高耐压 700bar。

二、分段型号逐段释义（NBMDS 16-Y/B 0,9R/2/EM21V/15-GM24）

1. NBMDS 16

NBMDS：系列代号，集成夹紧控制阀单元（带压力监控、减压、换向三合一）

16：阀体规格 16 通径，板式安装标准阀块，最大通流匹配高压夹紧回路

2. Y/B

Y：内置压力补偿先导控制，输出夹紧压力稳定不受进口压力波动影响

B：阀芯机能，双向夹紧 A/B 口独立调压，双作用夹紧缸控制

3. 0,9R

0,9：阀芯通流截面系数 0.9，对应标准流量规格

R：阀芯中位复位弹簧结构

4. 2

2：双电磁铁（两端电磁铁，三位换向结构），断电中位泄压保压可选机能

5. EM21V

EM：比例电磁铁系列（带阀芯位移反馈，精准节流调速）

21：电磁铁规格 21 系列，短型紧凑型线圈

V：内置阀芯位置电气反馈，控制器可实时读取阀芯开度，闭环比例控制

6. 15

15：减压阀二次侧额定调节压力 15MPa（150bar），夹紧输出最高 150bar

7. GM 24

GM：电气插头类型，GM 标准多针航空插头（IP65 防护，工业抗振）

24：电磁铁额定供电电压 DC24V

三、核心技术参数

系统进口耐压：最高 700bar（哈威截止阀高压特性）

夹紧输出调压范围：0～150bar（15MPa），带集成压力微动开关，压力到达发讯

控制形式：三位四通比例换向 + 减压稳压一体

供电：DC24V，GM 多针反馈插头（含比例控制 + 位置反馈信号线）

典型应用：数控车床卡盘夹紧、加工中心工装夹具、风电偏航制动夹紧回路

阀体材质：硬质阳极氧化铝合金，轻量化高压无泄漏
