一、型号分段释义

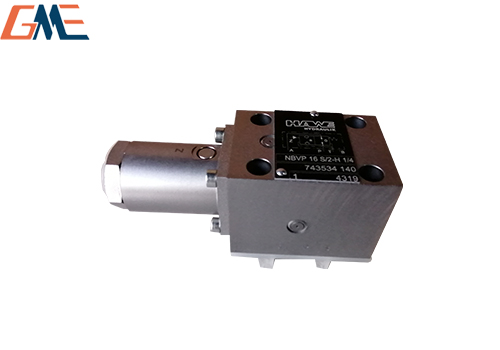

NBVP 16 - S / 2 - H - 1 / 4

NBVP：系列代号，板式安装锥阀式截止换向阀，零泄漏保压结构，标准 NG6 安装面（DIN24340-A6 / CETOP03）

16：规格代码，通径 NG6，最大流量 20L/min，最高工作压力 400bar

S：阀芯机能代码 → 二位二通常闭（2/2 NC），无节流、无阻尼，锥面密封保压

/2：通路形式 → 2 通（二位二通）

H：操纵方式 → 液控先导驱动（G = 电磁、P = 气动、F = 手动、K = 滚轮）

1/4：液控先导接口螺纹 → G1/4 外螺纹，先导控制油口规格 G1/4

二、核心结构与原理

锥阀座密封：全钢淬硬阀芯 + 锥面密封，静态零内泄，适合夹具、油缸保压回路；各油口可同时承受 400bar 高压（压力自平衡结构）

液控驱动：侧面 G1/4 油口通入先导压力油，推动阀芯换向；失压后弹簧复位，恢复常闭切断油路

安装形式：标准 6 通径叠加阀安装底板，可集成 BA 系列阀块，多阀叠加集成控制

三、标准技术参数

最高工作压力：400 bar

额定流量：20 L/min

安装标准：DIN 24340-A6（NG6）

先导控制口：G1/4

介质：普通液压油（HLP32/46），粘度 10~400mm²/s

温度范围：-20℃ ~ +70℃

泄漏：静态保压几乎无内漏（锥阀结构优势）

四、机能与油路逻辑

常态（无先导压力）：P-A 油路切断，保压锁止执行元件

通油（先导供油）：P-A 油路导通，油缸 / 夹具进油动作

适用场景：需要长时间保压、禁止微渗漏的夹紧、举升、工装锁紧回路

五、典型应用场景

机床液压夹具、冲压工装锁紧回路

风电变桨 / 刹车保压控制

小型工程机械支腿锁止

测试设备、冶金低压保压单元

六、同系列替换 / 区分要点

同机能电磁款：NBVP16-S/2-G24（24V 电磁驱动，替代液控 H）

常开型机能：Y 代码（NBVP16-Y/2-H-1/4，常态通油）

先导口不同螺纹：后缀 1/8、3/8 对应 G1/8、G3/8
