一、分段逐位释义

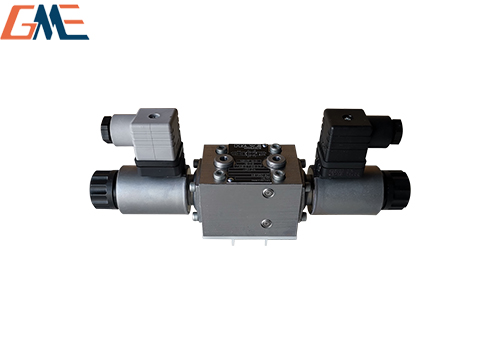

1. NBVP-16

NBVP：系列 ——锥座截止式电磁换向阀（零泄漏、高压）

16：规格 NG6（CETOP03 / DIN24340-A6 标准板式安装）

基础性能：最高耐压 400 bar，额定流量 20 L/min，四油口 P/T/A/B 全部同等承压

2. G

三位四通阀芯机能 G 型（O 型中位封闭）

中位断电：P、A、B、T 全部切断；液压缸双腔锁止保压，无内泄，适合夹紧、支撑、制动回路。

3. B-0,8

P 进油口内置单向节流

B=P 口节流；0,8 = 节流孔直径 0.8mm

作用：限制泵进油流量，控制油缸伸出速度，单向节流只限制进油、回油畅通。

4. AB-0,7

A 工作油口单向节流

AB=A 口节流；0,7 = 节流孔 0.7mm

油缸 A 腔进油节流调速，缩回无节流阻力。

5. BB-0,7

B 工作油口单向节流

BB=B 口节流；0,7 = 节流孔 0.7mm

油缸 B 腔进油节流调速，伸出无节流阻力。

6. GM-24

双侧湿式电磁铁规格

GM：湿式直流电磁铁，功率 8W，带标准工业插头，防护 IP65

24：线圈电压 DC24V，弹簧对中三位阀，两侧各一组 GM24 电磁铁

二、整体配置总结

三位四通 O 型中位，断电油缸锁死保压；

三路内置单向节流：P=0.8mm、A=0.7mm、B=0.7mm，油缸伸 / 缩双向独立调速；

NG6 板式安装，400bar 高压零泄漏；

双 24V 直流湿式电磁铁驱动。

三、关键技术参数

最大工作压力：400 bar

标准流量：20 L/min

安装形式：板式（NG6 阀块通用）

电磁铁：DC24V，8W 湿式 GM 线圈

结构：锥阀密封，中位全封闭无内泄

介质：普通矿物液压油，油温 - 40～+80℃

四、典型应用场景

液压夹紧工装、模具锁模、升降支撑平台、小型高压试验台、凿岩 / 湿喷机辅助夹紧回路，需要断电保压 + 双向平稳调速的高压小流量系统。
