一、型号逐段释义

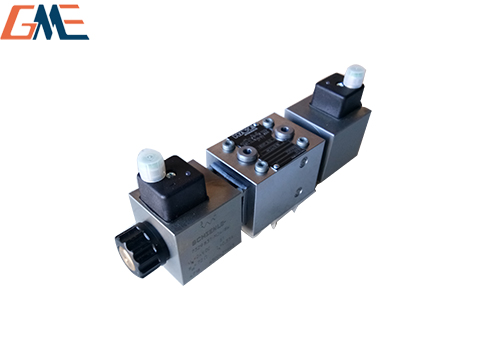

NBVP 16 G-M 24/8 W

NBVP：板式安装截止式锥阀换向阀（座阀结构，零泄漏保压）

16：NG6 通径，CETOP03 / DIN24340-A6 标准板式安装面

G：阀芯机能，三位四通 4/3 中位机能（弹簧对中）

M：电磁驱动 + 带手动应急顶杆（手动强制换向）

24：电磁铁供电 DC24V 直流

8：线圈功率 8W 低功耗电磁铁

W：标准型线圈防护，常规液压油介质适用版本

原厂物料编码：7501 0105-00

二、核心技术参数

最高工作压力：400bar，各油口可全压承压

额定流量：20L/min

结构：锥阀截止式，关闭位置理论零泄漏，适合夹紧、保压、制动回路

安装：6 通径标准阀块集成安装，可多阀组合阀组

控制：单侧电磁铁 + 弹簧复位，自带手动应急按钮

介质：普通液压油；W 为常规型，不可用于水乙二醇

三、产品特点

高压零泄漏，机床夹具、风电偏航制动、注塑锁模、工装保压常用

8W 低功耗线圈，发热小，适合长时间通电保压工况

带手动应急操作，断电可现场强制换向泄压，设备调试安全

抗污染能力优于滑阀，恶劣工况使用寿命长

四、典型应用场景

机床液压夹紧、风电偏航制动、模具锁模、检测设备、工程机械夹紧回路、液压工装保压系统。
