一、型号完整拆解

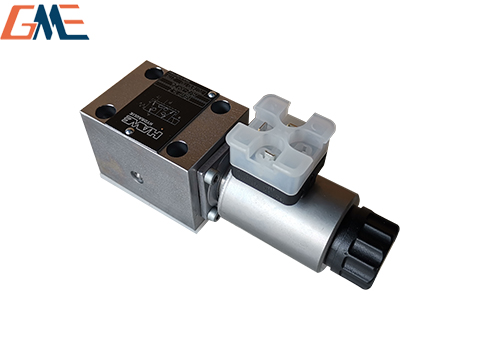

NBVP：哈威板式安装锥阀式截止换向阀，钢球密封，零内泄漏，主打高压保压工况

16：规格代码 NG6（CETOP03 / DIN24340-A6） 标准板式安装面

Z：阀结构强化型，适配高频次、压力波动大的严苛工况

R：二位二通（2/2） 阀机能

2：单电磁铁 + 弹簧复位，断电自动回位锁止油路

XM：直流标准电磁铁，带手动应急顶杆（可手动强制换向调试）

24：线圈电压 DC24V，线圈功率 8W

二、核心技术参数

最大工作压力：400bar（短时最高可承受 700bar）

额定流量：20L/min

安装方式：板式集成安装，可多阀并联阀组

密封特性：锥阀钢球硬密封，近乎零内泄漏，适合油缸长时间保压、夹紧回路

介质：常规抗磨液压油，油温 - 20℃~+70℃

防护等级：IP65

三、产品特点

断电弹簧复位，油口双向承压，夹紧、锁模、工装保压首选

带手动应急按钮，现场不通电可手动测试油路通断

阀体整体铸铁，抗高压、抗冲击，冶金、矿山、盾构、液压夹具常用

可集成单向阀、节流阀、压力监测等附件扩展功能

四、典型应用场景

液压夹紧工装、盾构掘进机、冶金轧钢设备、压铸锁模回路、升降平台保压、超高压液压泵站、机床夹具、凿岩台车先导控制回路。
