一、产品基础信息

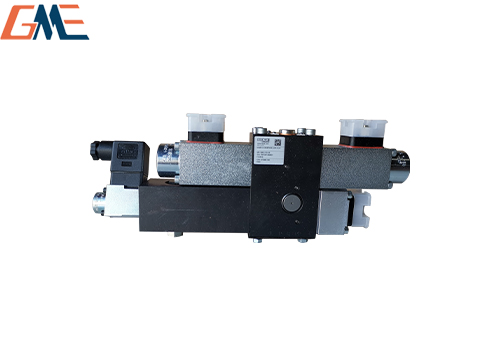

该阀为HAWE NSMD2 系列 NG6 板式夹紧集成阀模块，集成电磁换向阀 + 减压阀 + 压力电气监控开关三位一体，主要用于数控车床液压卡盘、工装夹具夹紧松开控制，带夹紧压力闭环安全反馈功能。

二、逐段型号编码释义

NSMD-2

产品系列：夹紧专用集成阀模块，安装标准 DIN24340-A6（NG6 通径），额定流量 25L/min，系统最高工作压力 120bar。

K

阀芯机能：二位四通弹簧复位截止式换向阀，用于夹紧 / 松开两位动作控制。

M

调压方式：手动机械调节减压阀，单旋钮同步调节夹紧压力 + 压力开关触发值。

EPK

功能配置：带电气式压力监控开关，可输出夹紧到位 / 失压故障开关信号，带阀芯位置安全监测回路，低压夹紧工况也可稳定信号采集。

B-2,0

减压阀规格：压力调节量程0～20bar（B 代表低压夹紧量程，适配软夹持、小夹紧力工况）。

R

附加功能：A 口带单向节流，夹紧侧可调速缓冲，防止夹具冲击过载。

X-24

电磁铁电压：直流 DC24V标准工业电磁铁。

三、核心技术参数

安装形式：NG6 板式安装

最大系统压力：120bar

夹紧调压范围：0～20bar

额定流量：25L/min

控制电压：DC24V

介质：ISO VG10～VG68 矿物液压油

适用场景：数控车床液压卡盘、磨床 / 加工中心工装夹紧装置

四、核心功能特点

集成换向、减压、压力检测一体，省去外接阀件，简化液压回路；

夹具端直接采集压力，夹紧到位可给 PLC 开关信号，实现安全联锁；

带单向节流缓冲，避免卡盘瞬间冲击损伤工件；

内置阀芯位置监控，防止阀芯卡滞引发夹紧失效安全事故。
