一、产品定位

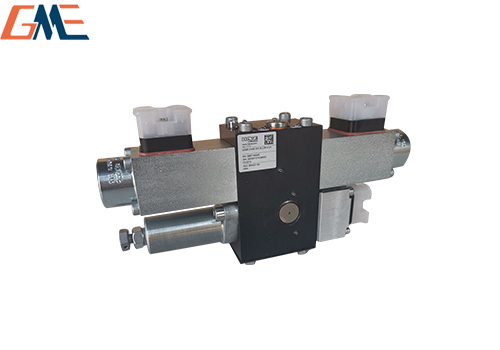

HAWE NSMD2 集成式液压夹紧模块（NG6 通径板式阀）

一体式集成：电磁换向阀 + 减压阀 + 压力监控开关，主要用于数控车床、加工中心液压卡盘 / 夹紧油缸，实现夹紧、保压、压力安全监控、松开泄压全功能控制。

基础技术参数

安装规格：NG6，安装面标准 DIN 24340-A6

系统最高压力：120bar，受控夹紧工作压力：80bar

额定最大流量：25L/min

控制电压：DC24V

适用介质：ISO VG10~VG68 矿物液压油，工作油温 - 20℃~+70℃

二、型号分段完整释义

NSMD-2-K／M／ER／B-2,0R-X-24

NSMD：集成式夹紧控制模块系列

2：规格尺寸 NG6（NSMD2 系列标准通径）

K：阀芯机能：4/2 位弹簧复位电磁换向阀

M：减压阀调节方式：手动机械式调压

ER：带电气压力监控 + 压力开关信号反馈，可在上位机检测夹紧压力是否达标，做安全联锁保护

B：A、B 双负载油口均可独立夹紧调压 + 泄压功能

2,0R：减压阀标准压力调节量程：0~20bar（R = 标准压力量程）

X-24：电磁铁供电：直流 24V 电磁铁

三、核心功能特点

三位一体集成：换向 + 减压 + 压力检测集成单阀体，省去外接阀块，节省安装空间

夹紧安全监控：压力直接采集于执行油缸侧，低压工况也可稳定检测，压力异常输出开关信号联锁停机

双路可控泄压：A/B 口均可实现夹紧保压、缓慢泄压，防止卡盘瞬间松脱冲击工件

可阀组拼装：可搭配 BA 型底板，多片组合成集成阀组，适配多工位夹紧系统

四、典型应用场景

数控车床液压卡盘、尾座油缸夹紧控制

加工中心工装夹具、液压治具夹紧保压

自动化生产线液压定位、夹持工装

五、密封与备件说明

原厂标配 NBR 丁腈密封，适配普通矿物液压油；如需抗燃液压油可选型氟橡胶密封版本；易损件为电磁铁线圈、密封包、压力开关组件。
