一、型号逐段解析

NSWP-2

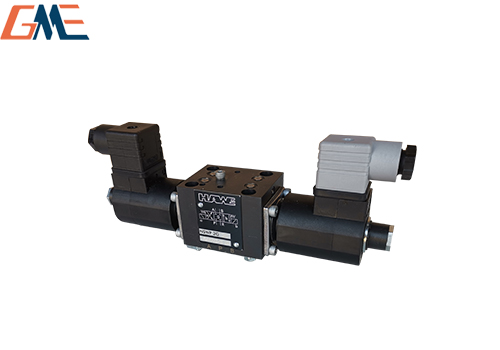

系列：NSWP2 型直动式滑阀电磁换向阀

安装规格：NG6（CETOP03/DIN24340-A6）板式安装

公称通径：6mm

最高工作压力：315bar，额定最大流量：25L/min

G

阀芯机能：4WE 型 G 机能三位四通换向阀（弹簧对中）

中位机能：P 口封闭、T 回油封闭、A/B 油口封闭，中位保压锁缸。

20

阀芯流量规格：20 规格节流型阀芯，额定通流能力适配中低速进给、快慢速切换工况，可搭配单向节流实现速度调节。

MP

安装适配：可直接安装在哈威MP 系列液压泵站集成阀块上，也可单独配标准 BA2 底板组成阀组使用。

02

电磁铁规格：标准湿式电磁铁，常规插头型式，带防尘防水接线接口，线圈功率约 26~30W。

G-24

电气参数：直流 DC24V 标准电磁铁，防护等级 IP65，100% 长期通电工作制（ED100%）。

二、核心技术参数

结构形式：三位四通、双电磁铁弹簧对中湿式电磁换向阀

安装方式：NG6 板式安装（4 个安装固定孔）

工作压力：P/A/B 最高 315bar，回油 T 最高 210bar

额定流量：最大 25L/min（20 阀芯推荐工况≤20L/min）

控制电压：DC24V

介质：矿物液压油，油温 - 20℃～+80℃

换向响应：吸合约 100ms，断开约 50ms，适合机床、夹具、小型液压站高频换向场景

三、产品特点

全钢阀体，抗压力冲击、内泄漏小，耐用性强；

支持快进 / 工进快慢速回路拓展，P/A/B/T 口可加装单向节流、阻尼、压力继电器；

可单阀使用，也可多阀集成阀组，适配哈威 MP 小型液压站直接安装；

广泛应用于机床液压夹紧、小型工程机械、自动化液压工装、注塑辅助液压系统。

四、常见替换型号参考

NSWP2G-20/MP/02-G24

替代同机能：NSWP2G-12/MP/02-G24（12 小流量阀芯，低速微调场景）
