一、型号拆解

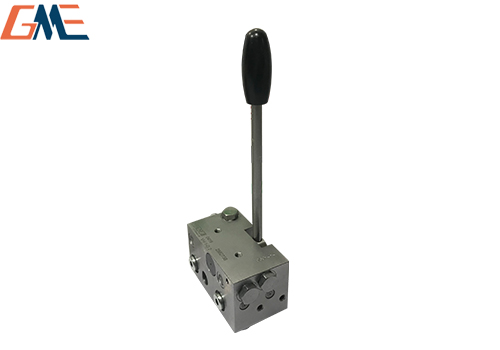

VH：管式安装、手柄操纵球座截止式换向阀，零位基本无内泄

2：规格 2（大规格）

L：弹簧自动回中位（松手手柄自动回弹至中间零位）

末尾 2：标准三位四通换向机能

二、核心技术参数

公称通径与接口

管式螺纹 G3/8（ISO228），4 个油口直接接管安装

压力等级

最高工作压力 500bar（50MPa）

额定流量

标准工况最大通流 25 L/min

操作力

500bar 满载切换操作力约 65N，空载约 15N

阀体自重

单阀约 3.0kg，阀体锌镍防腐镀层

中位特性：正遮盖，中位 P 口封闭，执行器锁止保压，几乎无泄漏

三、结构与操纵方式

手柄驱动偏心轴推动顶针启闭钢球阀座，纯机械截止密封；

L = 弹簧对中：拨动手柄换向，松开立刻自动回中位锁定油路；

同系列后缀带 R 为定位锁止型，扳动后可卡在工作位不自回。

四、典型应用

超高压液压系统、工程机械油缸锁止、工装夹具、起重顶升设备、海洋工程液压回路，依靠截止结构实现长时间保压不掉压。

五、同系列区分

VH1：G1/4 接口，700bar，12L/min

VH2：G3/8 接口，500bar，25L/min

VHR2：多联阀组（拉杆拼装多片 VH2）

VHP2：板式油路块安装版本
