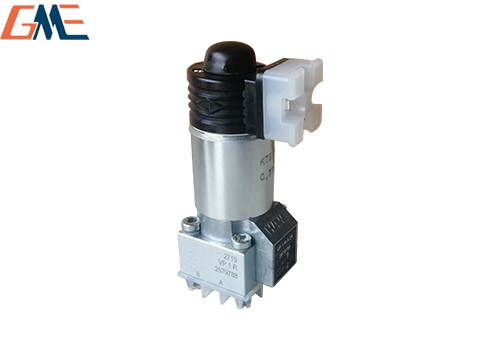

一、型号分段释义 VP 1 R - A - 24

VP：哈威锥座式零泄漏截止电磁换向阀系列（座阀结构，保压无内泄）

1：规格 1，标准管式阀体，油口 G1/4

R：机能代号 ——二位三通常闭型（2/3 NC）

断电：P 封闭、A 通 T；通电：P 通 A、T 封闭

A：电磁铁型号（标准直流电磁铁，带内置应急手动顶杆）

24：线圈电压 DC24V

完整标准书写常写作：VP1R-1/4-A24（省略 1/4 油口简写为 VP1R-A-24）

二、核心技术参数

最高工作压力：全油口 400bar，特殊版本可达 700bar

额定流量：15 L/min（Δp=10bar）

油口螺纹：G1/4

介质：矿物液压油、润滑脂等高粘度介质

温度范围：-20℃～+80℃

密封：NBR 标准，可选 FKM 耐油高温

线圈：DC24V，电磁铁可 360° 旋转，接线方便

结构优势：阀芯压力平衡，任意流向；电磁驱动部件与液压介质隔离，不易卡滞

三、核心特点（VP 系列标志性优势）

真正零内泄漏：钢锥硬密封，油缸长期保压无泄压，夹具、夹紧回路首选

二位三通常闭机能，单电磁铁弹簧复位

自带手动应急按钮，不通电可手动测试油路

耐脏、耐高压，适合小型高压泵站、润滑系统

体积小巧，可直接管式安装，也可配专用集成底板叠加

四、标准油路机能

失电（常态）：P 口截止，执行口 A 与回油 T 连通（油缸泄压缩回）

得电（电磁阀吸合）：压力油 P 通往执行口 A，T 口封闭（油缸建压夹紧 / 伸出）

五、典型应用场景

机床液压卡盘、工装夹紧保压回路

小型液压测试台、模具锁模单元

矿山、盾构润滑供油切断阀

哈威 HK 微型泵站配套单路执行控制

需要长时间保压、不允许缓慢泄压的高压回路

六、同系列区分参考

VP1R：二位三通常闭

VP1Z：二位二通

后缀 G24/N24：不同接线插头电磁铁；A 为通用标准电磁头
