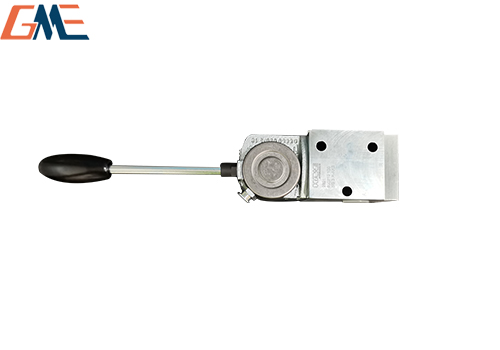

SG2W-NUH：管接式滑阀换向阀，SG 系列

常配套：WV16-S 梭阀成套出货，石油 / 移动设备很常见

一、型号拆解

SG：管接式滑阀换向阀（SP 为板式）

2：规格大小 1 规格

W：机能代号，4/3 换向阀

NUH：弹簧复位，带外泄油口 Y（必须单独回油箱，不能并 T 口；阀内部压力平衡，内泄大）

二、关键参数

1.最高工作压力：400 bar

2.公称流量：12 L/min

3.油口螺纹：G1/4

4.机能：4 通 3 位，弹簧对中，外泄 Y 口必不可少

5.操纵：液压液控换向（无电磁铁，靠外部控制压力切换阀芯）

6.控制压力最低：约 25bar

7.介质：矿物液压油

三、重点注意事项

1.Y 外泄口必须单独回油箱，禁止接入 T 工作回油口，否则阀芯无法动作、卡阀。

2.液控口需要最小控制压力，控制压力不足，阀芯切不到位。

3.多应用：石油工具、特种车辆、海事、小型油缸双向控制，经常和 WV16-S 梭阀组合做双向压力拾取。
