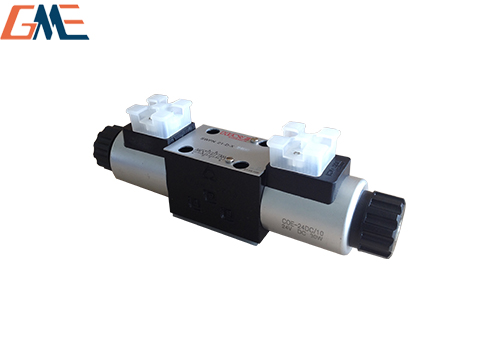

品类：直动滑阀式 4/2 电磁换向阀

俗称写法：SWPN21-D-X24DC

一、型号拆解

SWPN：系列，板式滑阀换向阀

21：规格 NG6（CETOP03 / ISO4401-03）

D：阀芯机能代号（4/2 单电磁铁，弹簧复位）

X：电磁铁插头形式（DIN 标准插头，IP65）

24：线圈电压 DC24V

二、核心参数

最大工作压力：315 bar

额定流量：25 L/min

安装：板式，标准 CETOP3 安装孔

结构：单电磁铁、弹簧复位、直动滑阀

介质：矿物液压油，油液清洁度 ISO4406 21/19/16

线圈功率：约 26.5W，电流≈1.1A（X24 线圈）

三、机能说明（D 型 4/2）

失电位：P 通 B、A 通 T

得电换向：P 通 A、B 通 T 适合控制双作用油缸单向切换、夹紧、举升等工况。

四、常见替换 / 同系列

SWPN21-G-X24、SWPN21-K-X24、SWPN21-W-X24，只是阀芯机能不同，安装底板通用。
