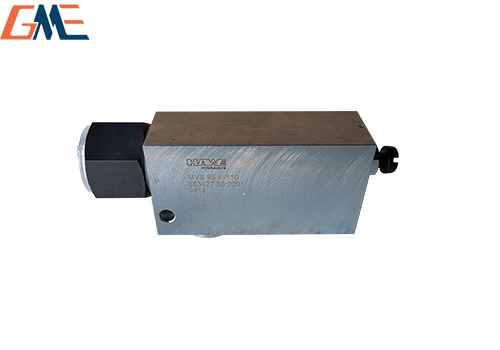

哈威 HAWE MVS-85-E-110 直动管式溢流阀（安全阀）

一、型号释义

MVS：直动锥阀式、手柄外置可调溢流阀（S = 侧装调节手轮，运行可微调压力）

85：阀体规格 8 系列、G1 寸管螺纹接口

E：E 弹簧压力段

110：弹簧调压区间：0～110bar（出厂标定上限 110bar）

二、核心技术参数

公称流量：Qmax=160L/min

阀体耐压：Pmax=700bar（阀体本体最高承压），系统设定≤110bar

油口：P 进油 / R 回油，全部 G1（DN25，ISO228 标准管牙）

安装尺寸

外形：长 208× 宽 40× 厚 60mm，净重 2.0kg

固定：M10 螺栓固定安装

结构：全钢淬火锥面硬密封，内泄极小、保压优异，内置节流阻尼，启闭平稳无震荡

三、功能用途

稳压溢流：定量泵系统恒定泵压，多余油液从 R 口回油箱；

系统安全：过载超 110bar 自动开启泄压，充当安全阀保护油缸 / 泵体；

背压阀：串接回油路建立恒定背压，常用于油压机、液压泵站、液压试验台、工程机械小回路。

四、安装接法

直角管式安装：P 接泵出口压力管路，R 直通油箱（无背压），油液只能 P→R 单向溢流。
