一、型号拆解

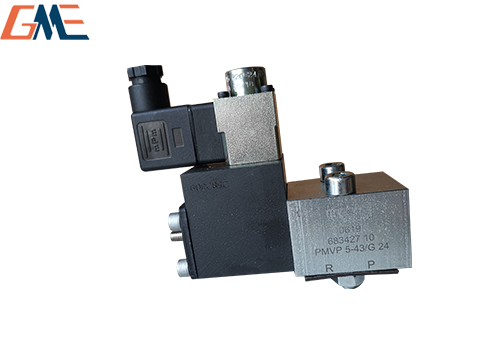

PMVP 5-43/G24

PMVP：哈威三通先导式电比例溢流阀（球阀主阀，无持续先导泄漏，可长时间保压）

5：规格尺寸 DN6，通流流量等级

43：弹簧压力等级，最大调节压力 350bar

G：直流电磁铁标准线圈

24：线圈供电 DC24V

二、核心结构与工作原理

两级先导结构：主球阀 + 集成两级三通比例减压阀先导组件

取压方式：内控（P 口取油）/ 外控（S 外接控制油，推荐 20bar 控制压力）

初级减压阀：将控制油稳压为恒定低压供给比例电磁铁

比例电磁铁：0~10V / 4~20mA 模拟信号，输出比例推力压缩主阀弹簧

主阀球阀：根据弹簧预紧力溢流稳压；断电自动维持最低压力≈3bar

优势：稳态保压时几乎无先导油损耗，高压系统节能、发热低

三、关键技术参数

安装形式：NG6 板式安装（标准 6 通径叠加底板）

调节压力范围：3~350 bar

最大系统压力：350 bar

额定通流：16 L/min

控制油需求：约 1 L/min

线圈电压：DC24V

控制信号：0–10V 或 4–20mA（需配套哈威 EV 系列比例放大器）

阀体材质：整体钢制，耐高压、抗污染

工作油温：-20℃ ~ +80℃

重量：约 0.6kg

泄油：内泄至回油口 R

四、核心特点

高压高精度：全钢阀体，350bar 持续工作，压力线性度好

零稳态泄漏保压：区别普通溢流阀，保压阶段无持续先导流量损耗

双控制模式：内控 / 外控切换适配不同系统

断电低压保护：失电自动回落至 3bar 低压，保护设备

体积紧凑，可集成阀块、小型液压站、试验机

五、配套配件

必须搭配哈威 EV1M2 / EV22K2 等比例放大板，将 PLC 模拟量信号转换为电磁铁驱动电流；

自带机械调节螺钉，可手动限定最低工作压力。

六、典型应用场景

高压液压试验台、疲劳试验机（分段程控压力）

压铸、锻造、挤压成型设备保压控制

盾构、矿山小型高压液压系统

注塑机锁模、注射压力比例调节

精密工装、液压夹具压力分级控制

七、常见同系列区分

PMVP5-41/G24：100bar 量程

PMVP5-42/G24：210bar 量程

PMVP5-43/G24：350bar

PMVP5-44/G24：700bar 超高压款
