一、型号逐段解析

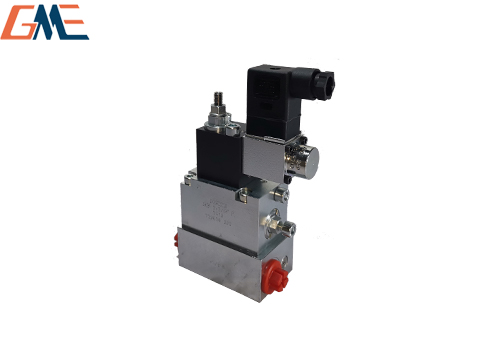

SEH 2-3-30FP-G24 KAL

1.SEH：先导控制比例流量阀

2.2：结构系列 2（三通型 SEH2，三通调速阀）

3.3：安装规格 3

4.30F：最大控制流量 30 L/min；F = 底板安装（阀块集成安装）

5.P：集成内置压力限制阀（溢流功能）

6.G24：电磁铁 DC24V；G=DIN 插头连接；线圈 24Ω，额定电流 1A，可 100% 持续工作

7.KAL：插头附件代号：带 LED 指示灯 DIN 接线插头，通电状态可视化

二、关键技术参数

最大工作压力：315 bar

调节流量：0-30 L/min

最小入口压力 Pmin：约 610bar（调速阀压差要求）HAKE

电磁铁 DC24V，电阻 24Ω，连续工作制，需要比例放大器控制（0-10V / 4-20mA）

安装：底板安装，阀块集成，三通功能

功能：电信号无级调节输出流量，控制油缸 / 马达速度；本体带集成溢流保护

三、电气与调试要点

1.需要比例放大器驱动，不能直接接 24V 电源；必须 PWM 信号 60-150Hz，自带颤振信号改善阀芯滞环

2.KAL 插头：带电源指示灯，阀不带放大器，放大器外置

3.P 内置限压阀，可机械旋钮调系统最高压力

四、常见替代 / 备件

密封包：SEH2-3 系列专用密封套件

线圈：G24 线圈，24Ω；可单独更换

插头 KAL：带灯 DIN43650 插头

五、典型场景：工程机械、机床，控制油缸进给、马达转速，三通型带回油旁路。
