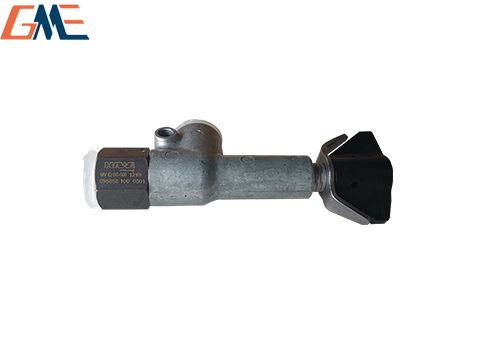

德国 HAWE 直动式、高压、管式溢流阀（限压阀），500bar设定压力、20L/min、带阻尼、直角安装，用于高压液压系统安全保护与压力限定。

一、型号拆解（MV‑42‑BR‑500）

MV：系列 = 直动式溢流 / 顺序阀（高压、钢球硬密封）

42：规格 = 42 系列，G3/8 管式连接

B：压力等级 = 500bar（标准调节范围）

R：安装形式 = 直角（90°）管式，进出口垂直

500：设定压力 500bar（出厂预调，现场可微调）

二、核心参数

类型：直动式溢流阀（安全阀 / 限压阀）

最高工作压力：700bar（短时峰值）

设定压力：500bar（可调区间约 50–500bar）

额定流量：20L/min（推荐），最大 25L/min

连接方式：G3/8 管螺纹（P 口进、T 口回油）

安装方向：直角（R），P/T 口垂直布置

阻尼：标准带阻尼（运行平稳、降噪；可订无阻尼）

密封 / 泄漏：钢球 + 弹簧硬密封，零内漏，适合长期保压

材质：高强度合金钢阀体，淬硬钢球 / 阀座

重量：约 0.8kg，体积小、安装灵活

三、关键特点

超高压能力：700bar 耐压，500bar 稳定工作，适配高压站

零泄漏硬密封：金属对金属，保压回路无内漏、节能

直角管式安装：节省空间，管路布局灵活

内置阻尼：启闭平稳、压力冲击小、噪音低

抗污染强：结构简单、无精密节流孔，杂质不易卡阀

可现场调压：松开锁紧螺母即可微调设定压力

四、典型应用

高压液压站：700bar 级超高压系统安全溢流

液压工具：拉伸器、扳手、压机保压与限压

试验设备：高压爆破、疲劳、静压试验台

矿山 / 工程机械：高压支护、破碎、夹紧回路

油气 / 化工：高压注入、防爆液压系统保护

五、同系列常见型号对照

MV 42 B‑500：直通式（P/T 同轴），500bar、20L/min

MV 42 BR‑500：本型号，直角式，500bar、20L/min

MV 42 A‑700：直通、700bar、12L/min

MV 42 C‑315：直通、315bar、25L/min
