型的型号 | a | b | l | l1 | l2 | l3 | l4 |
CMV 1 | 35 | 1 | 51 | 27 | 30 | 18 | 12 |
CMV 2 | 45 | 1 | 59 | 35 | 37 | 20 | 13 |
CMV 3 | 45 | 1.5 | 79 | 35 | 48 | 20 | 14 |

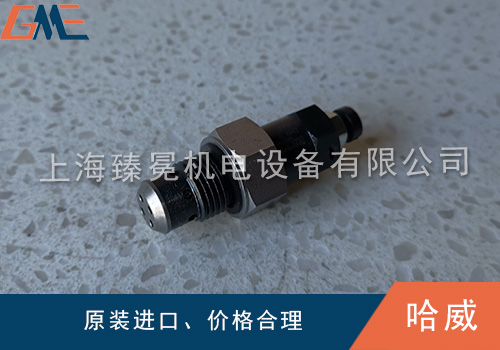

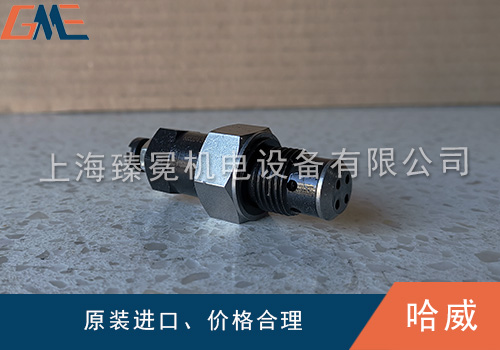

名称 | 螺旋插装直动式压力阀 |
结构 | 根据型式分为球阀或滑阀 |
材料 | 钢制阀体渗氮处理,密封螺帽:镀锌处理,内部有功能零件淬硬研磨,钢球由轴承钢制造 |
安装位置 | 任意 |
质量 | 160g |
压力 | 94bar |
静态超载的能力 | 在旋紧螺纹和密封螺帽时约为zui大压力Pmax的2倍(Pmax=500bar) |
工作液体 |
液压油按DIN 51524 粘性范围:约4-1500mm2/s zui佳粘度:约10-500mm2/s 运行温度在+70℃以内时,同样适合适用HEPG型(聚烷基乙二醇)和HEES型(合成脂)可生物分解工作液 |
温度 | 环境温度:约-40...+80℃ |
油温 |
-25...+80℃,请注意粘度范围 起动温度允许低至-40℃(注意起动粘度)但随后的稳定运行温度至少升高20K 可生物降解工作液:注意生产厂家根据的数据。考虑到密封件材料的兼容性,温度不得高于+70℃ |
