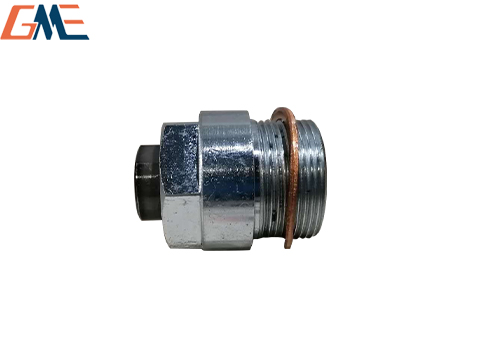

哈威 HSE-20-15 是德国 HAWE 生产的 单作用、弹簧复位、螺纹旋入式高压夹紧油缸。

一、型号含义

HSE：旋入式（螺纹安装）单作用夹紧油缸系列

20：活塞直径 20 mm

15：额定行程 15 mm

二、核心参数

类型：单作用，弹簧复位

最大工作压力：500 bar (50 MPa)

理论夹紧力 (@500 bar)：约 15700 N (15.7 kN)

复位方式：内置强力弹簧

安装方式：螺纹旋入式

材质：钢质壳体，镀锌防腐处理

重量：约 0.12 kg

三、主要特点

超高压、小体积：500 bar 高压，适合狭小空间大推力应用

弹簧可靠复位：失压自动回程，无需反向油路

螺纹直接安装：无需法兰，安装简便、刚性好

耐腐蚀：全钢镀锌，适配工业环境

四、典型应用

机床导轨、工作台、滑台 夹紧 / 锁紧

工装夹具、工件压紧

冲压、折弯、剪切等 无切削成型设备

旋转部件、分度盘 定位锁紧

五、相近型号参考

HSE-20-10（20mm 缸径，10mm 行程）

HSE-20-20（20mm 缸径，20mm 行程）

HSE-16-15 / HSE-24-15（同行程，不同缸径）
