HAWE哈威单向阀充液阀一系列工作原理

2019-10-22 11:55 来源：发布者：上海臻冕

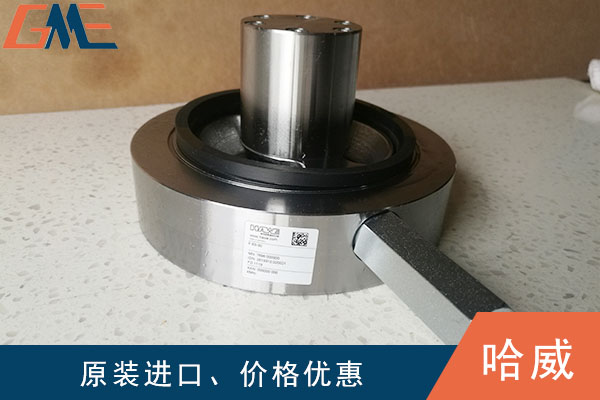

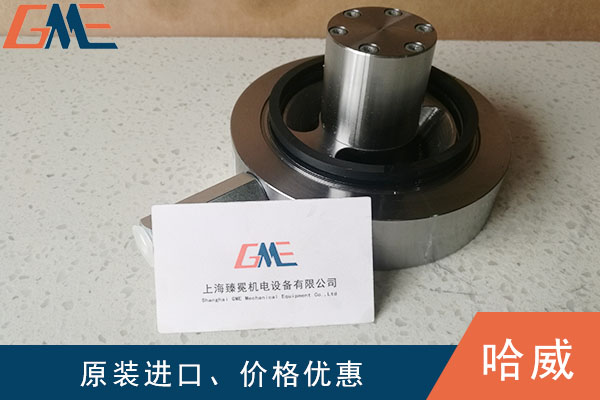

德国HAWE哈威F系列单向阀和充液阀单向阀原理：HAWE哈威F系列单向阀或充液阀均属于截止阀类，是弹簧加载式盘式截止结构。F型单向阀是一种反向截止流通，单向起流通作用的阀。

F型充液阀（液控单向）的一个典型使用范例是在上活塞结构形式的锻压机械中，能使压机油缸起到快速充油和排油作用。小规格阀可以选择预卸荷装置，在高压与大流量时，能起到预卸荷作用，并避免卸荷冲击。压力Pmax＝400 bar 流量Qmax＝100至7000 l/min。

HAWE哈威F型单向阀和充液阀：

（1）德国HAWE哈威F系列单向阀应用作为单向阀液流可在一个方向自由流动而在相反方向截止作为主液阀在压机控制中用于补充供油并在关闭时排空机液压缸的油液，在快进时打开供油。

（2）在截止方向，此阀实现无泄漏密封 HAWE哈威F系列单向阀作充液阀时无冲击卸压充液阀一般不带，或根据规格有选择地带液控预卸压功能。在不带预卸的常规结构中，卸压是通过换向阀带串接的阻压孔或在液压缸上通过节流得到充分降压来实现，在配有预卸压的阀中，失压是自动实现的。

(3)HAWE哈威F系列单向阀安装阀直接安装在液压缸底部与预焊接法兰的前端面上。

液控单向阀的工作原理：

当控制油路末接通压力油液时，液控单向阀就像普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动

当控制油路有控制压力输入时，活塞顶杆在压力油作用向下移动，用顶杆顶开单向阀，使进出油口接通。如出油口大于进油口就能使油液反向流动
