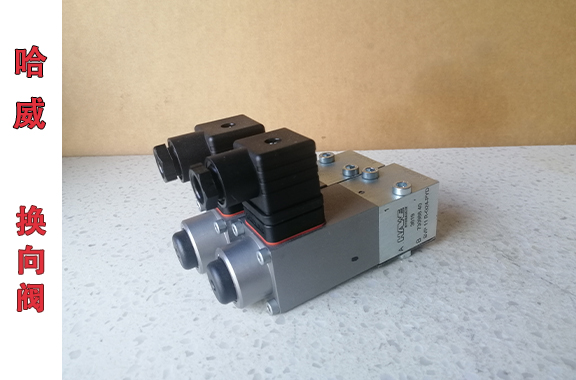

哈威 BVP - 11 - R - G24 - PYD 属于 BVP 系列板式安装截止换向阀，该型号虽无单独标注的专属安装尺寸，但结合其系列通用属性和行业标准可推断出核心安装尺寸，同时能明确其安装相关的关键规范，具体如下：

核心安装尺寸依据：BVP 系列中的对应规格阀多采用板式安装结构，且同系列相近规格（如 BVP1 等）及衍生型号 NBVP 标注有符合NG6（对应 D03） 的标准连接孔位模式，这是液压板式阀的常见通用规格。NG6/D03 标准对应的典型安装尺寸为：安装面螺栓孔呈 4 孔对称分布，孔中心间距横向和纵向均为 40mm，螺栓孔直径通常为 6.5mm，适配 M6 螺栓，安装面整体尺寸适配常规 NG6 规格的集成阀块安装槽。结合 BVP - 11 标注的通径相关属性，其安装尺寸大概率遵循该通用标准。

辅助安装规范

安装方式上，该阀明确为板式集成安装，需匹配对应 NG6 规格的集成阀块，不可像 BVG 系列那样直接串联在管路中。

安装面精度有严格要求，参考同品牌同类型阀标准，安装面平面度需≤0.01mm，粗糙度 Ra≤3.2μm，避免因安装面贴合不严导致液压油泄漏。

阀体周围建议预留≥50mm 空间，方便电磁线圈接线、后期调试及维护，且电磁铁需垂直向上安装，防止阀芯运行时出现卡滞问题。
