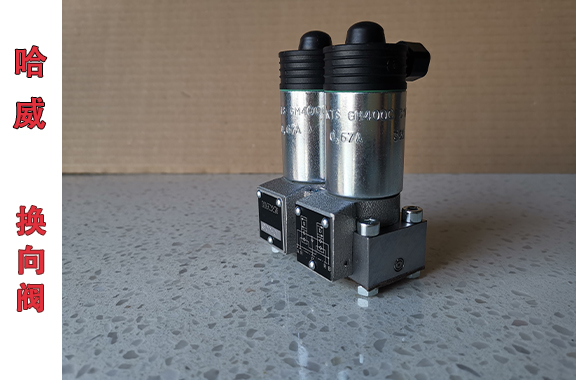

G22-0-G24 属于哈威 G 系列三位四通、弹簧复位、电磁直动、球座密封的截止式换向阀，核心是依靠电磁力驱动直角杠杆 + 推杆，顶开弹簧加载的钢球密封副，改变油口通断，实现液压流向切换，全程为线密封零内漏，区别于常规滑阀的间隙密封。

一、核心结构基础

阀体为高强度钢制，内部是弹簧加载钢球式截止密封副，搭配复位弹簧、直流 24V 电磁驱动组件、直角杠杆、推杆，进油口带滤网防杂质；油口为板式安装，底面配 O 形圈密封，无滑阀间隙，依靠阀座 + 钢球实现完全密封。

二、分位置工作流程

1. 断电中位（初始状态）

两侧电磁线圈均不通电，复位弹簧将钢球紧压在阀座上，P（进油）、T（回油）、A、B（工作口）全部相互封闭，油路零泄漏，执行元件锁止保压，系统无流量流通，这也是型号中 “0” 对应的中位封闭机能。

2. 单侧电磁铁通电（工作位 1）

给一侧 24VDC 线圈通电，电磁力推动顶杆，通过直角杠杆与推杆放大推力，克服弹簧预紧力与系统液压力，顶开对应通道的钢球密封副，打开 P→A、B→T 的油路，压力油经 P 口流入 A 口驱动执行元件，回油从 B 口经 T 口回流油箱，换向平稳无冲击，杠杆结构大幅降低所需操纵力。

3. 另一侧电磁铁通电（工作位 2）

切换通电线圈，电磁力通过杠杆机构顶开另一侧密封钢球，油路切换为P→B、A→T，压力油改道至 B 口，执行元件反向运动，回油从 A 口经 T 口排出，两个工作位均为零泄漏导通，高压下无窜油、无卡滞。

4. 断电复位

任意工作位断电后，电磁力消失，复位弹簧立即将钢球重新压回阀座，阀芯快速回到中位，所有油口再次封闭，执行元件即刻停止并保压，响应迅速、复位可靠。

三、核心原理特点

密封方式：采用钢球 + 阀座的线密封，而非滑阀间隙密封，关闭状态零内泄漏，可长期保压，适配高压系统（最高 500bar），不会因泄漏导致压力衰减。

驱动机制：电磁直动 + 直角杠杆增力，以较小电磁力即可克服高压油阻力，换向柔和、无液压冲击，动作稳定，适配机床、夹具、橡塑机械等精密控制场景。

压力适配：内部自带压力平衡结构，各油口承压均等，高低压工况下切换力一致，不会因系统压力升高出现卡滞或切换失灵，可靠性拉满。

防护与耐用：进油口滤网拦截大颗粒杂质，密封副抗污染能力优于滑阀，高压下不易卡死，整体寿命长，适配严苛工业液压工况。
