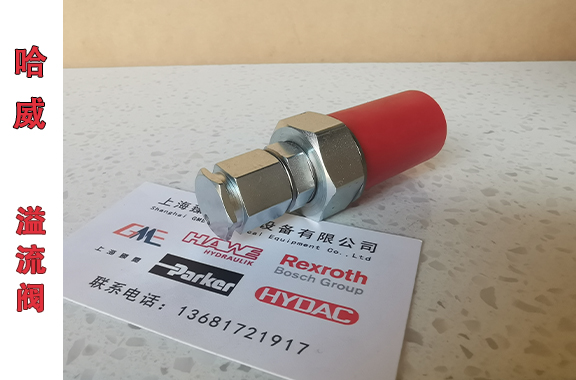

HAWE MVE‑13‑M 完整安装尺寸（含阀块插孔与外形）

一、阀块安装孔（插孔）尺寸（关键）

MVE 13 为规格 13 插装孔，与 MVE 13 H 同孔：

螺纹：M22×1.5（细牙）

孔内径（螺纹小径）：φ20.5 mm

孔深度（有效螺纹）：≥16 mm

密封面：上端面用密封圈 A22×27×1.5（DIN 7603 St） 密封

油口：P（进油）、R（回油）在插装孔底部，孔径 φ3 mm

二、阀外形尺寸（mm）

总长（含调节帽）：约 66 mm

阀体直径：φ22 mm（与螺纹一致）

调节段直径：φ18 mm

调节行程：标准型（无 R）28 mm；手调型（R）30 mm

重量：≈0.1 kg

三、安装要点

阀块钻M22×1.5螺纹孔，深度≥16 mm，孔口倒角 1×45°。

装入密封圈 A22×27×1.5，手动拧入阀体至端面贴合，无需额外锁紧。

调节：拧下顶部保护帽，松开锁紧螺母，旋转调节螺钉（顺时针升压、逆时针降压）。
