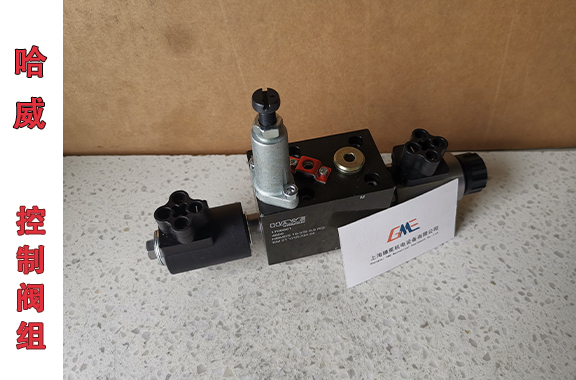

哈威 NBMDS 16-Y/B 0,9 R2 完整工作原理

阀是三合一集成夹紧控制单元：3 位 4 通截止式电磁换向阀 + 右侧集成 3 通减压阀（0.9MPa）+ 内置压力监测开关 S，一体板式安装，专门用于低压夹紧 / 偏航刹车回路，系统高压进油、输出恒定 0~9bar 低压夹紧油，同时压力信号反馈安全联锁。

一、整体内部油路逻辑

主进油口 P 接入系统高压（最高 700bar）；

阀体右侧集成3 通减压阀（R = 右侧布置，0,9 = 二次压力上限 0.9MPa），负责把高压 P 降压为恒定低压夹紧油；

换向阀芯特殊开槽，换向至左位 / 右位时，自动连通减压阀输出低压至 A 口或 B 口（Y/B 双向机能，A、B 均可输出夹紧压力）；

中位 Y 机能：A、B 同时通回油 T，夹紧腔泄压松开；

减压阀低压侧内置微型压力开关 S，实时采集夹紧压力，达标 / 失压输出开关电信号。

二、分模块详细工作原理

1. 电磁换向模块（3 位 4 通 Y/B、R2 = 双电磁铁）

采用锥阀截止式密封，零内泄、保压不掉压，两端湿式 DC24V 电磁铁驱动阀芯轴向移动，三个工位：

（1）左电磁铁通电（夹紧 A 腔）

电磁力推动阀芯右移，阀芯流道打通：高压 P → 减压阀入口 → 减压阀稳压输出 0~0.9bar 低压 → 工作油口 A；B 腔直接连通回油 T，执行元件 A 腔低压夹紧。

（2）右电磁铁通电（夹紧 B 腔）

电磁力推动阀芯左移，油路切换：高压 P → 减压阀 → 稳压低压 → 工作油口 B；A 腔连通回油 T，执行元件 B 腔低压夹紧。

（3）两端电磁铁断电（中位 Y 型，松开）

两侧复位弹簧将阀芯推至中间中位，Y 型机能油路：A 口、B 口全部直接接通回油 T；减压阀与 P 口通路被阀芯切断，不再输出压力，夹紧油缸两腔同时泄压，完全松开。

Y 型中位优势：夹紧机构无残余压力，不会出现卡滞；锥阀结构切断后几乎无泄漏，保压稳定。

2. 右侧 3 通减压阀（0,9 R，调压 0~0.9MPa）

属于常开型 3 通减压阀，闭环压力反馈稳压，全程跟随换向动作自动启停：

建压夹紧阶段换向阀切换至左 / 右工位时，P 高压油进入减压阀主阀口，阀口初始全开；低压输出油引一条反馈阻尼油路至减压阀弹簧腔，当出口压力接近设定 0.9MPa：反馈油压克服调压弹簧力，推动减压阀阀芯关小主节流口，增大压力损失，把出口压力稳定锁死在设定值；若夹紧负载泄漏、压力下降，反馈力减小，弹簧重新顶开阀口补压，维持恒定低压夹紧力。

中位泄压阶段阀芯中位切断 P 到减压阀的油路，减压阀无进油；同时 A/B 通 T，减压阀低压侧直接卸压，主阀口在弹簧作用下完全打开，等待下一次换向建压。

型号 0,9 含义：调压螺钉限定最大二次压力0.9MPa（9bar），仅能在 0~9bar 区间微调夹紧压力。

3. 压力监测开关 S（NBMDS 带 S，核心安全功能）

微型压力传感器集成在减压阀低压输出腔，无需单独校准，自动跟随减压阀设定压力：

夹紧建压：压力上升达到减压阀设定值（如 6bar），开关触点导通，给 PLC 发送夹紧到位信号，允许设备下一步动作（机床加工、风机偏航锁定）；

失压故障：管路漏油、泵故障、阀内泄导致夹紧压力低于阈值，开关断开，输出报警 / 安全停机信号，防止夹松工件、风机偏航失控；

中位松开：A/B 通 T，低压侧归零，开关自动复位，信号取消。

三、完整动作循环举例（风电偏航刹车 / 车床卡盘）

夹紧锁定左电磁铁得电 → 阀芯右位 → P 高压进入右侧减压阀 → 稳压输出 0.9bar 低压至刹车油缸 A 腔；压力上升至设定值 → 压力开关触发到位信号 → 系统判定刹车锁紧，允许运行；锥阀密封持续保压，长时间不掉压。

松开解锁电磁铁全部断电，阀芯回中位 Y 机能 → A 腔、B 腔同时通油箱 T；减压阀进油通路切断，刹车油缸泄压松开；压力归零，压力开关复位，解锁信号消失。

反向夹紧（B 腔动作）右电磁铁得电，阀芯左位，减压阀低压切换至 B 口输出，原理同上。

四、核心结构优势原理总结

集成化：换向 + 减压 + 压力开关一体，省去外置减压阀、压力继电器，简化油路块；

截止锥阀密封：区别普通滑阀，高压下无内泄，长时间保压稳定；

双向低压输出 Y/B：A、B 任意一腔均可输出设定低压，双向夹紧通用；

自动跟随压力监测：调压螺钉改夹紧力，压力开关同步切换阈值，无需二次调节；

Y 中位全卸荷：无残余夹紧压力，机构动作无卡滞、无冲击。
