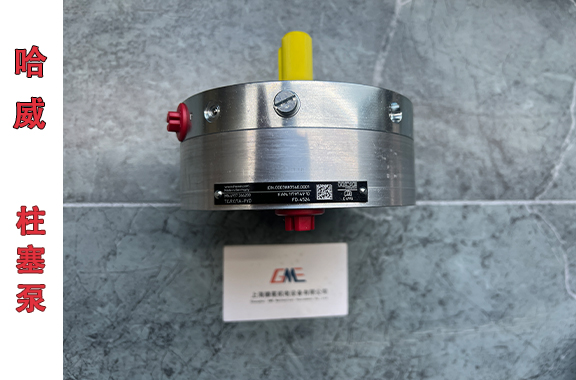

属于星形布置、偏心轴驱动、内置单向阀配流微型径向柱塞泵，无配流盘，依靠进出油单向阀实现吸排油，是哈威 R 系列经典结构。

1. 核心结构组成

偏心驱动轴：电机带动偏心轴旋转

径向布置柱塞：多个柱塞沿圆周呈放射状（星形）安装在泵体

柱塞复位弹簧：每支柱塞内置弹簧，保证柱塞始终贴紧偏心轮外缘

吸油单向阀、压油单向阀：每一个柱塞缸腔独立配备一组进出油单向阀（阀配流结构）

重点区别：普通轴向柱塞泵用配流盘；这款没有配流盘，依靠单向阀配流。

2. 完整工作循环

① 吸油行程

偏心轴旋转，偏心轮廓由近点转向远点 → 柱塞向外伸出

柱塞缸内容积变大，腔内形成负压。

压油单向阀关闭，吸油单向阀打开；液压油从吸油口被吸入柱塞腔。

② 压油行程

偏心轴继续转动，偏心轮推动柱塞向圆心缩回 → 柱塞向内压入

柱塞缸内容积减小，油压升高。

吸油单向阀关闭，压油单向阀打开；高压油通过出油单向阀汇集，从压力油口输出。

偏心轴持续旋转，各个柱塞依次交替完成吸油、压油循环，持续输出高压油。

3. 关键特性

旋转方向不限

因为依靠单向阀配流，正转、反转都能正常吸排油，进出油口不会互换。这是阀配流径向柱塞泵最明显特点。

超高承压能力

柱塞直接承受高压，单向阀密封可靠，R0.7 持续工作压力可达 700bar，适合超高压小流量工况。

自吸性能优良

弹簧强制柱塞回程形成真空自吸；支持浸没式油箱内安装。

流量脉动小

多柱塞交错工作，输出流量脉动低于普通单柱塞泵。

4. 容易出现的故障原理对应

压力上不去：进出油单向阀磨损、密封不严，高低压腔内泄

吸空、噪音大：吸油过滤器堵塞、油液不足、吸油管路漏气，吸油行程无法充分充油

流量偏小：柱塞与缸体磨损，柱塞内泄
