一、阀块底面安装孔（集成块加工核心尺寸，单位：mm）

1.两颗固定螺栓

螺纹：M6

螺栓中心距：50 mm（横向）

螺栓中心距离阀体前缘：14 mm

2.液压油口 P、A（二位二通两个主油口）

油孔直径：φ8 mm（密封沉孔适配 O 圈 8×2.5）

P、A 油孔中心距：26 mm

油口中心到 M6 螺栓连线垂直距离：13 mm

3.底面外轮廓参考 阀体底座底面：宽 42 mm，进深 30 mm

集成块加工关键汇总： 两个 M6 螺纹孔，中心距 50；两个 φ8 通油孔中心距 26；油口中心线平行于螺栓连线。

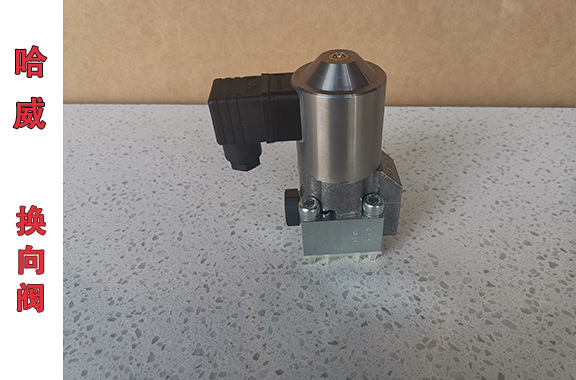

二、阀体整体外形尺寸（带 DC48V 电磁铁、标准 DIN 插头）

阀体底座宽度：42 mm

阀体底座厚度：30 mm

总高度（底面至电磁铁顶端）：116 mm

电气插头侧向伸出最大宽度：≈66 mm

插头可旋转 90°、180° 装配，布线空间预留≥70mm。

三、安装配套信息

1.紧固螺栓：M6 内六角，推荐长度 16～20mm，拧紧扭矩 8～10 N·m

2.密封：每个油口单独 O 形圈 8×2.5（NBR）；无整体底板密封垫片

3.互换性：GR2 所有型号安装底面完全一致；GR2-2-48 与 GR2-2-G24 仅仅线圈电压不同，安装尺寸一模一样

四、重要提醒

GR2不属于 ISO4401 标准安装，是哈威专用小型阀底板，不能与常规 NG06 电磁换向阀互换底板

液流双向通行（P↔A 均可进油），阀块油口无需区分进出方向

最高工作压力 350bar，集成块油孔沉孔深度建议 3.0mm 适配 O 圈
