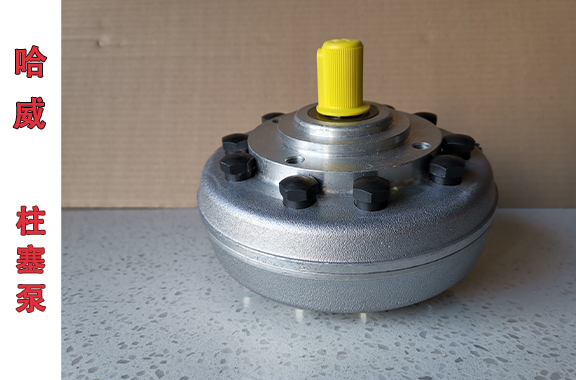

一、核心结构（R-7,0 单排泵单元）

1.驱动偏心轴：电机带动主轴旋转，轴上带有偏心凸轮（偏心距固定 → 定量泵，排量恒定 7.0 cm³/r）

2.柱塞组件：多支柱塞沿驱动轴径向星形布置；柱塞底部装有滚子，持续贴紧偏心凸轮

3.复位弹簧：每支柱塞内置弹簧，保证柱塞始终压在偏心轮上，提供吸油行程动力

4.独立阀组（阀配流，关键）

吸油单向阀（进油阀）

压油单向阀（出油阀）

每一个柱塞腔配备独立一对单向阀，没有配流盘，这是哈威 R 泵耐高压、抗污染的核心原因

5.壳体：可油箱内置浸没安装；壳体内部连通油箱，作为公共吸油腔

二、完整工作循环（单只柱塞）

1）吸油行程（偏心轮从高点转向低点）

偏心轴旋转，偏心轮廓退让 → 弹簧向外顶出柱塞 → 柱塞腔密封容积增大，形成负压 → 系统压力关闭压油单向阀；油箱油液推开吸油单向阀，油液进入柱塞腔。

2）压油行程（偏心轮从低点推向高点）

偏心凸起推动滚子，柱塞向内缩回 → 柱塞腔容积减小，油液受压升压 → 压力关闭吸油单向阀；高压油推开压油单向阀，汇入集油通道，输送至系统压力口。

主轴每旋转一周，每一支柱塞完成一次吸油 + 一次压油。

三、多柱塞协同输出（R-7,0 特性）

R 系列单排柱塞采用奇数柱塞布置，各个柱塞吸油、排油相位相互错开； 多路柱塞的高压油汇集到公共压力出口，叠加之后： 输出流量脉动显著降低，压力输出平稳，适合高压夹紧、试验台

四、关键原理特点（和其他柱塞泵区分）

1.定量泵：偏心距机械固定，转速不变则流量不变，无法变量；

2.阀式配流≠配流盘 不存在配流盘摩擦副，最高可承受700bar 短时高压，抗杂质能力优于轴向柱塞泵；

3.吸油方式 泵外壳通油箱，依靠大气压自吸；推荐浸没式安装，改善吸油、防止气蚀；

4.流向不可逆 依靠单向阀配流，不能反向旋转供油；转向必须严格按照铭牌标识。
