派克比例阀的故障小诊断，了解吗？

2019-03-18 14:36 来源：发布者：上海臻冕

派克比例阀一般应用在具有准确位置控制和速度控制的场合，比如：航空、航天和汽轮机等等行业中，比例阀可用于流量和压力的控制，但是大多数情况下还是可以作为方向控制阀。

比例阀一般都是统一的功能:控制液压缸或马达的方向和速度，通过使用反馈装置诸如线性位移传感器或者旋转编码器，执行器的位置可以被控制。

直动式方向阀
直动式方向阀用于流量大约在100L/min或者是在更少的场合，其集成了先导阀和主级阀，用于有更高流量要求的场合。要是液压阀能够正常的工作，具有放大器并对其供电，典型的供电一般是在24V，并接至放大器，指令电压来自于PLC，其决定了阀芯的位置，在某些情况下，可以不用使用信号。

当液压缸运动时，位移传感器发送一个模拟的或者数字的反馈信号至PLC。例如，如果每运动0.0254mm发送一个数字脉冲至PLC，活塞杆运动直至得到12000个的脉冲反馈，表明运动了305mm。指令电压接着降为零，比例阀阀芯再次运动至“电气关闭”位置。液压缸保持位置，直至改变指令移动至新的位置之前。

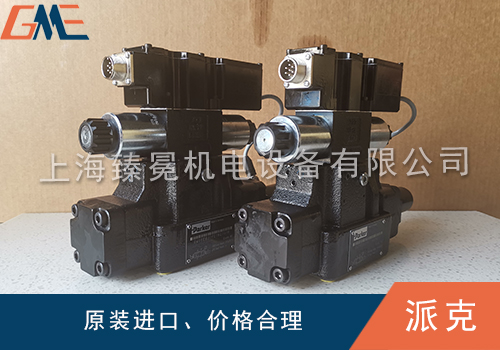

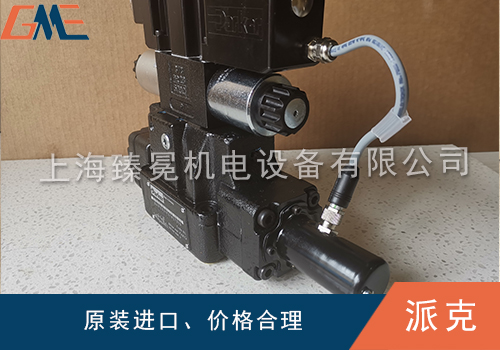

带集成电子放大器的阀
目前的趋势是把放大器集成安装在比例阀上面。这通常被叫做On Board Eletronic（OBE）。阀的工作原理与外置放大器一样。常用的OBE采用7针连接器。供电输入在针脚“A”和“B”。
为了从PLC检查指令电压，针脚“D”插入的是红色，针脚“E”插入的是黑色。取决于来自PLC的信号，指令电压应该在0-10V之间。
