美国PARKER派克比例阀的工作原理
2019-07-03 13:35  来源:PARKER派克    发布者:上海臻冕
美国PARKER派克比例阀的工作原理在普通压力阀、流量阀和方向阀上,用比例电磁铁替代原有的控制部分,按输入的电气信号连续地、按比例地对油流的压力、流量或方向进行远距离控制。比例阀一般都具有压力补偿性能,输出压力和流量可以不受负载变化的影响。

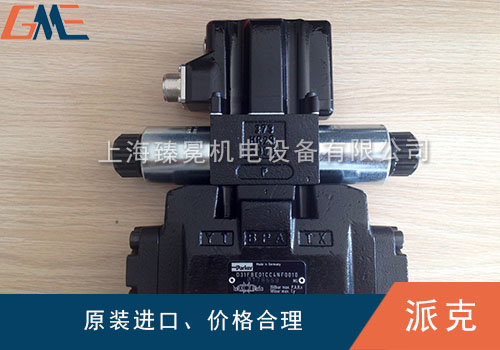

 派克比例阀
美国PARKER派克比例阀的工作原理:
信号经比例放大器进行功率放大,并按比例输出电流给比例阀的比例电磁铁,比例电磁铁输出力并按比例移动阀芯的位置,即可按比例控制液流的流量和改变液流的方向,从而实现对执行机构的位置或速度控制。在某些对位置或速度精度要求较高的应用场合,还可通过对执行机构的位移或速度检测,构成闭环控制系统。

比例阀由直流比例电磁铁与液压阀两部分组成,比例阀实现连续控制的核心是采用了比例电磁铁,比例电磁铁种类繁多,但工作原理基本相同,它们都是根据比例阀的控制需要开发出来的。

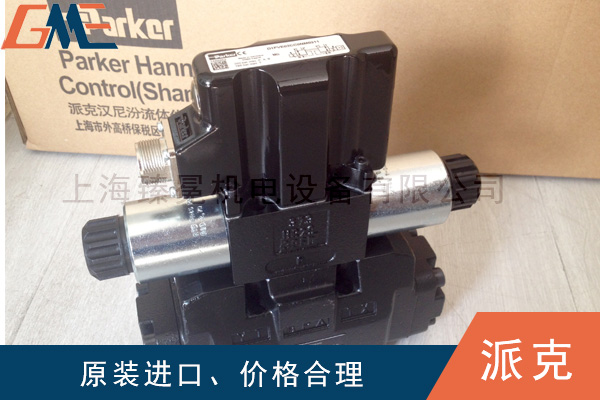

 派克比例阀

随着液压传动和液压伺服系统的发展, 生产实践中出现一些即要求能够连续的控制 压力、流量和方向,又不需要其控制精度很 高的液压系统。由于普通的液压元件不能满 足具有一定的伺服性要求,而使用电液伺服 阀又由于控制精度要求不高而过于浪费,因 此近几年产生了介于普通液压元件 (开关控制) 和伺服阀 (连续控制) 之间的比例控制 阀。
电液比例控制阀(简称比例阀)实质上是一种廉价的、抗污染性能较好的电液控制阀。比例阀的发展经历两条途径,一是用比例电磁铁取代传统液压阀的手动调节输入机构,在传统液压阀的基础下:发展起来的各种比例方向、压力和流量阀;二是一些原电液伺服阀生产厂家在电液伺服阀的基础上,降低设计制造精度后发展起来的。


按比例阀控制方式分类是指按照比例阀的先导控制阀中的电气一机械转换方式来分类,其电控制部分有比例电磁铁、力矩马达、直流伺服电动机等多种形式。
