一、阀型适配夹具的核心优势（机床场景独有）

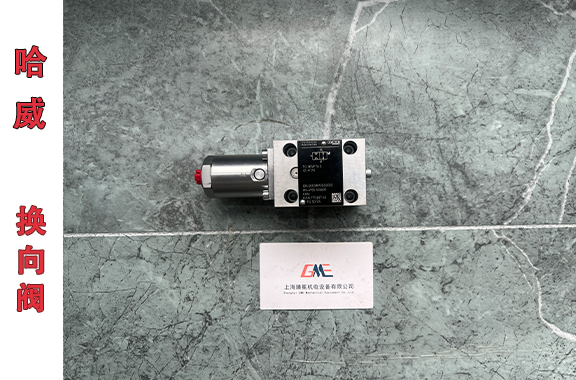

NBVP 16-S/2-H-1/4：二位二通液控常闭锥阀、NG6 叠加安装、零泄漏、400bar 高压、先导口 G1/4

锥面硬密封，长时间保压无滑移

普通换向阀中位存在微量内泄，加工数分钟后夹紧力衰减、工件震刀、尺寸超差；该阀淬硬钢锥阀线密封，切削全程油缸无压降，适合 CNC 立加、卧加、四轴 / 五轴精密铣削、磨床夹具。

液控 H 型适配夹具集中阀块逻辑

夹具多工位共用一路电磁换向先导油，一只电磁阀统一控制多只 NBVP 同步解锁松开，相比单只电磁 NBVP 大幅减少阀组体积、布线、成本。

400bar 耐压适配高压工装

重型工装、液压虎钳、涨套卡盘、多点同步夹紧油缸常用 210–350bar 系统，远超普通 315bar 换向阀上限。

NG6 标准叠加，集成度高

可叠装在哈威 BA 叠加阀块，与减压阀、压力继电器、节流阀集成一体，夹具底板无需外接分立阀，管路少、泄漏点少。

流量 20L/min 适配小型夹紧油缸

单工位夹紧油缸容积小，充油速度足够，不会出现动作迟缓。

二、夹具标准控制回路（最常用两种）

回路 1：单工位独立保压回路（单夹紧油缸）

夹紧动作

油泵→减压阀→夹紧油缸无杆腔，建立夹紧压力；

油缸进油侧并联 NBVP 16-S/2-H-1/4，此时无先导油，阀常闭，切断油缸与主油路，油缸独立锁止保压；

油泵可卸荷、系统停机、蓄能器补压，夹紧力不衰减。

松开动作

三位四通电磁换向阀换向，压力油通入 NBVP 侧面G1/4 先导控制口（最低开启压力 24bar），推开锥阀，油缸压力油回流油箱，夹具松开。

安全逻辑

加工过程一旦主泵失压、断电，NBVP 弹簧自动复位关闭油路，工件不会松脱，避免撞刀报废。

回路 2：多工位同步夹具（4/6/8 工位矩阵工装）

多只 NBVP 16-S/2-H-1/4 并联，所有阀共用同一先导控制油路：

夹紧：各油缸建压后全部 NBVP 关闭，每个工位独立保压，工位之间压力互不干扰；

松开：一只二位四通电磁阀输出先导油，同时打开全部液控锥阀，所有夹具同步松开；

优势：多工位仅需 1 只先导电磁阀，阀块紧凑，机床液压站走线简洁。

三、典型适配机床夹具类型

加工中心多点液压矩阵夹具

铝合金、压铸铝箱体多点位压紧，切削振动大，要求全程夹紧力稳定，杜绝震纹、尺寸散差。

液压涨套 / 内涨芯轴卡盘

车铣复合、四轴回转工装，涨套微小压力衰减就会工件打滑，零泄漏锥阀是标配。

重型液压虎钳、侧边夹紧工装

钢件重切削、大切削力，系统压力 300bar 以上，匹配阀 400bar 耐压。

磨床精密定位夹具

磨削微米级精度，不允许油缸微量回缩，普通液控单向阀易爬行，NBVP 锥阀密封等级更高。

自动线流水线随行夹具

夹具随输送线移动，液压站分离，依靠 NBVP 锁压，离线加工无压力损耗。

四、型号中 H 液控结构在夹具的设计要点

先导控制压力要求

最低开启压力24bar，夹具先导油路减压阀设定≥28bar，保证高温、低粘度油液下可靠解锁；先导油源建议独立低压控制油路，不与主夹紧高压共用。

G1/4 先导口管路布置

每只阀先导口外接 G1/4 软管 / 油路块流道，多工位共用先导集流块，减少接头；先导油路增设小型节流，可微调夹具松开缓冲，避免工件弹出撞击。

流向无限制优势

NBVP 锥阀双向均可承压，油缸进油、回油侧均可安装，夹具油路布局不受单向限制，工装底板设计更灵活。

压力继电器安装拓展

阀体预留测压接口，可直接装压力继电器，实现夹紧到位信号反馈，传给机床 PLC，压力达标才允许主轴启动，安全互锁。
