一、基础结构核心逻辑

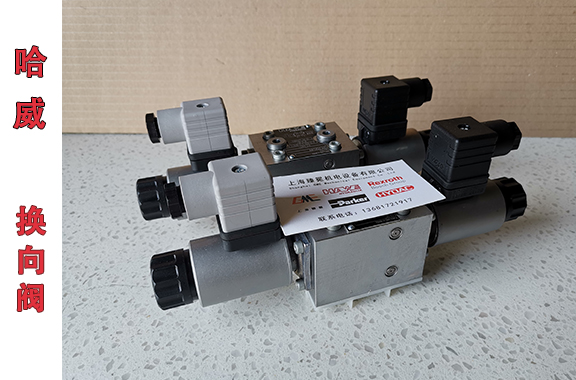

该阀是NG6 锥座式三位四通电磁换向阀，区别于普通滑阀，依靠锥面硬密封实现切断状态零内泄，最高耐压 400bar；阀体内部集成三路独立单向节流，两侧 24V 直流湿式电磁铁、弹簧对中，共 3 个工作位置：中位、左位、右位。

内置节流结构说明（调速核心）

单向节流 = 进油限流、回油直通（单向阀旁路打开，无节流阻力）

B-0,8（P 口节流，0.8mm）：泵来油进入阀体内先经过 0.8mm 节流孔，限制总进油流量；油缸回油经单向阀直接回油箱，不受 P 节流约束。

AB-0,7（A 口节流，0.7mm）：压力油流向 A 腔时节流 0.7mm；油缸 A 腔回油无节流。

BB-0,7（B 口节流，0.7mm）：压力油流向 B 腔时节流 0.7mm；油缸 B 腔回油无节流。

二、三个工位分步工作原理

1. 中位：两侧电磁铁全部失电（G 机能 = O 型全封闭）

两侧复位弹簧把阀芯推至中间位置，P、A、B、T 四油口全部锥面切断，互不连通：

进油口 P 封闭：泵压力憋压保压，系统不卸荷；

工作口 A、B 双向锁死：油缸两腔油路完全切断，依靠锥阀零泄漏长时间夹紧、定位、支撑负载；

回油口 T 封闭：无油流回油箱；

适用：工装夹紧、模具锁模、升降平台静止保压。

2. 左侧电磁铁 GM-24 得电（阀芯切换至左位，油缸伸出）

电磁吸力克服右侧弹簧，阀芯左移，油路导通逻辑：压力油路径：P → P 口单向节流 0.8mm → A 口单向节流 0.7mm → A 腔（油缸无杆腔）

两段节流串联：P 总限流 0.8+A 腔限流 0.7，共同控制油缸伸出慢速平稳；

回油路径：B 腔 → 阀体单向阀旁路（跳过 BB-0.7 节流） → T 回油箱

缩回侧回油无节流，回油阻力极小，不会憋压；

切断状态：B→P、A→T 全部封闭。

3. 右侧电磁铁 GM-24 得电（阀芯切换至右位，油缸缩回）

电磁吸力克服左侧弹簧，阀芯右移，油路导通逻辑：压力油路径：P → P 口单向节流 0.8mm → B 口单向节流 0.7mm → B 腔（油缸有杆腔）

P0.8+B0.7 两段节流串联，控制油缸缩回速度；

回油路径：A 腔 → 阀体单向阀旁路（跳过 AB-0.7 节流） → T 回油箱

伸出侧回油直通，无节流阻尼；

切断状态：A→P、B→T 全部封闭。

三、整体工作特点

保压优势：锥座硬密封，中位锁缸几乎无泄漏，远优于滑阀，适合高压长时间夹紧；

双向独立调速：伸、缩动作各自由独立节流孔控制，伸出速度由 0.8+0.7 决定，缩回同样 0.8+0.7，速度均匀可控；

回油无背压：单向节流只限制进油，回油走单向阀旁路，不会产生回油背压冲击；

高压适配：全油口均可承受 400bar 高压，适用于液压夹具、试验台、小型高压动力单元。

四、典型动作流程举例

电磁铁均断电 → 中位锁缸，工件夹紧不动；

左电磁铁通电 → 压力油经 P0.8、A0.7 节流进无杆腔，油缸慢速伸出顶紧工件；

左电磁铁断电 → 弹簧回中位，油缸立刻锁死保压；

右电磁铁通电 → 压力油经 P0.8、B0.7 节流进有杆腔，油缸慢速缩回松开工件；

右电磁铁断电 → 回到中位，油缸停止。
