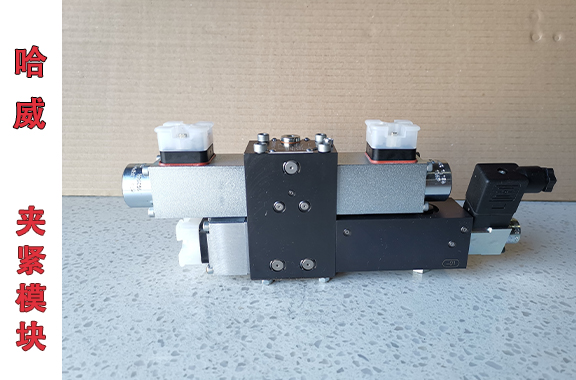

该阀是三位集成式夹紧阀模块，把二位四通电磁换向阀 + 三通减压阀 + 压力电气开关 + A 口单向节流集成在同一阀体，主要实现：夹紧 / 松开动作控制、夹紧压力稳压调节、夹紧到位安全信号反馈、夹紧动作缓冲调速四大功能，多用于车床液压卡盘、工装夹紧油缸。

一、四大核心部件分工

K：二位四通弹簧复位电磁换向阀（DC24V）

控制油液流向，实现油缸夹紧、松开两个工位；电磁铁得电阀芯换向，断电弹簧自动复位。

M：手动三通减压阀（量程 0～20bar）

把液压站高压（最高 120bar）稳定降到设定夹紧压力，保证夹紧力恒定，不受系统压力波动影响；调节旋钮同步设定夹紧压力与压力开关触发值，无需单独调压力继电器。

EPK：集成式电气压力监控开关 + 阀芯位置安全回路

直接采集 A 口夹紧侧实时油压，压力达到设定值就向 PLC 输出开关信号，判定工件夹紧到位；同时内置安全电路检测阀芯是否可靠换向，防止阀芯卡滞、失压造成工件飞出事故，低压工况也能稳定触发信号。

R：A 口单向节流功能

夹紧进油时油液必须经过节流通道，可调节夹紧快慢、缓冲冲击；松开回油时单向阀打开，油液直通无节流，卡盘快速松开。

二、两种工作工况详细流程

工况 1：电磁铁得电 → 工件夹紧

DC24V 电磁铁通电，电磁力推动换向阀芯换向，压力油从 P 口进入阀体，先经过手动减压阀降压至预先设定的夹紧压力（0～20bar）。

压力油流经 A 侧单向节流阀，通过节流孔限流后进入夹紧油缸无杆腔，卡盘缓慢夹紧工件，避免瞬间高压冲击夹伤工件或损坏夹具。

油缸走到夹紧终点，管路压力上升至减压阀设定压力，减压阀自动稳压保压，夹紧力恒定不变。

A 口压力同步作用在 EPK 内置压力开关上，当油压达到设定阈值，压力开关触点导通，给机床 PLC 发送夹紧到位信号，机床收到信号后才能启动主轴加工；若管路漏油、压力不足则无信号，设备无法启动，实现安全联锁保护。

工况 2：电磁铁失电 → 工件松开

电磁阀断电，复位弹簧推动阀芯回到初始位，P 口高压切断，A 口接回油 T 口。

夹紧油缸内压力油从 A 口回流，此时单向阀反向开启，油液绕过节流孔直接回油箱，无节流限流，卡盘快速松开工件。

A 口油压快速跌落，EPK 压力开关断开，夹紧到位信号消失，机床判定处于松开状态，可进行上下料。

三、关键保护与稳压原理（减压阀核心作用）

当液压站压力波动、负载变化时，三通减压阀通过内部压力平衡结构自动调节阀口开度：压力偏高则关小阀口、压力偏低则开大阀口，始终把 A 口夹紧压力稳定在设定值，避免夹紧力忽大忽小导致工件打滑或变形。

EPK 压力开关跟随减压阀设定压力同步触发，每次调压后不需要单独校准压力继电器，调试简单；直接在负载侧取压，相比系统侧测压，能精准识别真实夹紧力，杜绝管路泄压误判夹紧到位的安全隐患。

四、R 单向节流工作逻辑

夹紧方向（P→A）：单向阀关闭，油液只能走节流通道，旋转调节螺钉可改变节流开度，控制夹紧速度，缓冲冲击。

松开方向（A→T）：压力油反向顶开单向阀，油液大流量直通回油，夹具快速退回，提升上下料效率。
