如何选择比例阀、伺服阀、伺服比例阀
2019-03-26 13:46  来源:PARKER派克    发布者:上海臻冕
面对着众多的比例阀、伺服阀和高频响阀,我们该如何选择?哪一个才是我们需要的?

根据产品结构和性能,控制阀主要包括三类:比例阀、伺服阀、伺服比例阀,或叫高频响阀

派克比例阀
比例阀
不带位置反馈的直动式比例方向阀4WRA
阀体内无阀套
流量范围大
低成本
电磁铁电流与阀芯位置成比例
每种规格的阀体具有不同阀芯流量特性
额定流量基于10bar计算。具体压差取决于系统,会导致流量的变化
实际流量按额定流量的~90%考虑
避免过高压降。如果阀压降超过系统压力的50%,阀芯工作不稳定

派克伺服阀

伺服阀
伺服阀4WS2EM
主级阀芯阀套设计
力矩马达作为先导级,节流口产生压差平衡阀芯位置
伺服阀4WSE3E
流量可达1000L/min @ △p=70 bar
阀芯阀套设计
可应用于水乙二醇等特殊介质

 派克伺服比例阀
高频响阀(伺服比例阀)

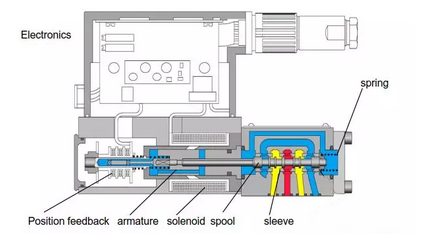

直动式高频响阀4WRPEH
阀芯位置带LVDT反馈,直接测量
无挡板/喷嘴
无射流管
无先导泄露
阀芯阀套结构:零遮盖、精确控制、对称阀芯、线性
阀芯具有多种选项:零遮盖适用于闭环控制、带故障保险功能
24小时振动在三个方向均达到25g
小信号是频宽达到60~100Hz
